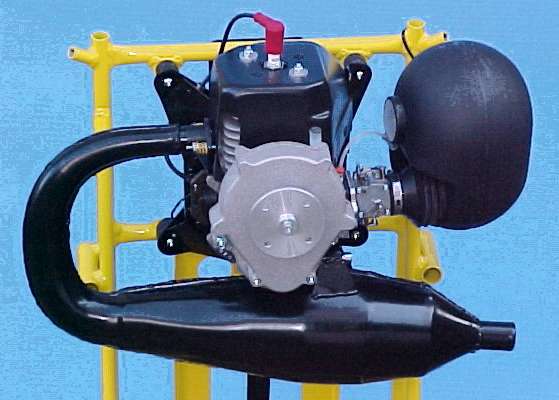

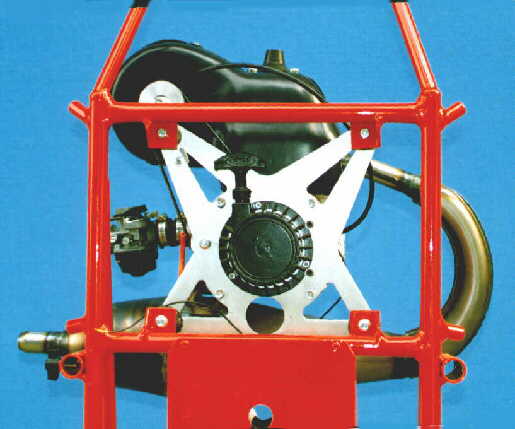

Componenti del motore TOP 80








link to professional tools : Chiavi professionali

nome articolo n° descrizione
candela

spark plug

M 1 NGK B9 ES
standard spark
NGK B10 ES
spark
NGK BR 9 ES resistiva
resistive plug, low electric noise
NGK BR9 EIX

iridium plug
best perfomances, less consumption

M 1S rondella spessore 2 mm

2 mm washer

standard on all engines

rondella spessore 2,5 mm

2,5 mm washer

reduce the compression ratio, reduce over heating
rondella spessore 3 mm

3 mm washer

cuffietta per candela M 2 al silicone

high temperature rubber



nome articolo n° descrizione
accensione

ignition

M 3 B bobina

spool

M 3 C 2 viti M5x 25, 2 rondelle e 2 isolatori

screws, spacers

M 3 V volano accensione
ignition weel
M 3 D dado M 10x1 mm, rondella 12x20 mm

ignition bolt and nut





nome articolo n° descrizione
M 4/35 V cuffia di raffreddamento fibra di vetro

fiberglas cooling air duct

M 4/35 C cuffia di raffreddamento fibra di CARBONIO

CARBON fiber cooling air duct

cuffia di raffreddamento KEVLAR CARBONIO

Kevlar CARBON fiber cooling air duct

come adattare la cuffia 35 sulla scatola 30
open page
how to adapt the 35 air duct on old 30 fan box
M 4 RD 2 dadi M 6 autbl. bassi, 4 rondelle 6x20 mm alluminio

 bolts and nuts





nome articolo n° descrizione
avviamento manuale

Manual starter

M 5 completo
M 5 A 1 puleggia

pulley

M 5 A 2 molla

spring

M 5 A 3 cordino
3,5 mm, 110 cm

chord

M 5 A 4 maniglia avviamento

new 2004

M 5 A 3 viti M 4x12 mm, 3 rondelle 4x7 mm
M 5/2 carrucola

pulley

M 5/2 BB carrucola con cuscinetti a sfere

ball bearing pulley





nome articolo n° descrizione
raffreddamento

cooling

M 6 scatola raffreddamento (35 mm)

cooling box

M 6 C

M 6/35 C

coperchio raffreddamento

fan cover

M 6 V

(26 mm thick)

ventola raffreddamento

cooling fan

M 6 V / 35

(30 mm thick)

M 6 S

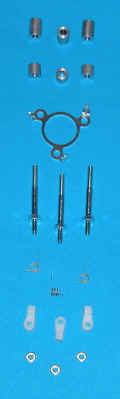

3 viti, 6 distanziali, 1 piastrina fermo cricchetti
M 6 S 1 3 viti , 3 rondelle 3x M6S5 + 3x M6S8
M6 S2 3 distanziali spacers
M6 S3 3 distanziali spacers
M6 S4 piastrina fermo trident
M6 S5 3 viti screws
M6 S6 3 molle springs
M6 S7 3 cricchetti
M6 S8 3 rondelle washers
M 5/3



3 cricchetti avviamento
3 molle per cricchetti
3 rondelle
M 6 R 20 rivetti 3,8x6 mm
20 pop rivets





nome articolo n° descrizione
supporti elastici superiori

upper shock absorber

M 11 2 antivibranti 25x25 mm M6 FF
M 11 V 2 viti M 6x10 TBCE
supporti  elastici inferiori

lower shock absorber

M 12 2 antivibranti 30x30 mm FF
filetto M6 o M8
M 12 V 2 viti M 6x12 TBCE





nome articolo n° descrizione
riduttore e frizione

gear box & clutch

M 7 ad ingranaggi con campana frizione

gear box

rapporto o diametro elica

gear rate

M 7 D 2 dadi M8 autobloccanti

2 M8 nuts

M 7 A 1 tampone gomma 3 mm, 4 viti M 6x55, 4 dadi autobloccanti, flangia elica

1 rubber disk, 4 screw, 4 nuts, 1 prop plate

M 7 A/1 1 tampone gomma 3 mm

rubber disk

M 7 A/2 mozzo elica

prop hub

M 7 A/3 vite M 5 x 15 rondella
M 7 A/4 flangia elica

prop. plate

M 7 A/5 4 viti M 6 x 70
4 dadi autobloccanti
4 viti M 6 x 40, 4 dadi autobloccanti
M 7/1 grasso 110 g
M 7/2 serie cuscinetti riduttore
reductor ball bearings
 2x 15x32x9
1x 15X35X11
1x 17X35X10
M 7/3 coppia ingranaggi
gears weels
18/74
19/73 = 1/3,84
20/72 = 1/3,6
21/71 = 1/3,38
22/70 = 1/3,18
M 7/4 campana e alberino frizione

clutch bell

anello seeger E 14
M 7/5 n frizione

clutch

new 2005 version

454-5 2 clutch springs 2004 type :

2005 type :

536-1 giunto

clutch connector

M 7/5dn  dado frizione
M 10x1,25
clutch nut
for M7/5 n





nome articolo n° descrizione
marmitta

exaust system

M 8



a risonanza con silenziatore integrato (LN)

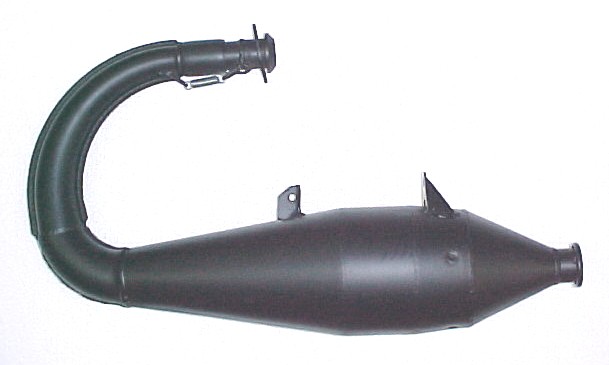

ATH3

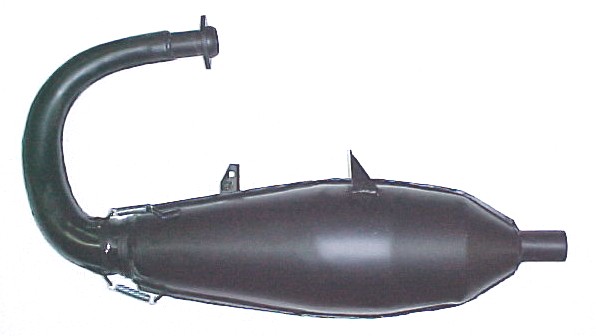

FRE3

black

(click to enlarge)

a risonanza con silenziatore separato (HP) 43.jpg (4643 byte)
M 8/1 R3 supporto elastico 30x30 mm FF M8

  rubber suspension

M 8/1 R4 supporto elastico 20x20 mm FF M6

 rubber suspension

M 8/1 R5 supporto elastico 25x20 mm FF M6

 rubber suspension

M 8/2 2 molle, 2 dadi

springs, bolts

M 8/3 1 vite TBCE 6MAx8 mm + 1 perno filettato 6MAx20 mm
M 8 G  flangia scarico INOX

exaust flange

1 or 1,5 mm





nome articolo n° descrizione
air box M 9 (valbro) completo 56.jpg (4105 byte)
M 9 (Tillotson, Dell'orto) completo 56.jpg (4105 byte)
funny colours

click on image >

M 9/1V raccordo in gomma Valbro
NEW 2004

fits only on new M10V3
(see carburator)

M 9/1 D raccordo in gomma Dell'orto, Tillotson
M 9/2



filtro aria 55.jpg (1878 byte)
M 9/3 fascetta INOX

please specify :
dell'orto or valbro

M 9/3A fascetta
collier

only for new M9/1V

nome articolo n° descrizione



nome articolo n° descrizione
gruppo termico

cylinder kit

M 13 kit cilindro, pistone

cylinder kit

M 13/1 cilindro diam. 47,6
cylinder
serie A, B, C, etc.
M 13/2 pistone diam. 47,6
piston

include : piston, rod, segment
serie A, B, C, etc.
M 13/3 segmento
piston ring
M 13/4 gabbietta a rullini

piston bearing

M 13/4 A molle spinotto

piston rod springs

M 13/5 testa
head
M 13/5 a guarnizione testa VITON

head O ring

536-316 spina centraggio testa

head pin

M 13/6 guarnizione cilindro

cylinder gasket

M 13/7  4 prigionieri cilindro

cylinder studs

  chiave dinamometrica

torque wrench


see professional tools

nome articolo n° descrizione





nome articolo n° descrizione
albero motore

crank shaft

M 14 albero

crank shaft

M 14/1 2 cuscinetti
2 bearings
M 14/2 2 paraolio
2 sealers
nome articolo n° descrizione

link to professional tools : Chiavi professionali





KIT MANUTENZIONE


annuale T 9/1- tubetti  e filtro benzina
M 9/1 - raccordo gomma Air box
M 11 - supporti elastici 25x25 mm
M 12 - supporti elastici 30x30 mm
M 1 - candela NGK
M 10/1 - membrane pompa Valbro

50 /100 hours
piston ring

200 ore
